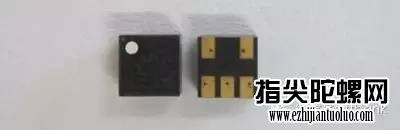

方向传感器EC09401

品牌：忆光

类型：EC09401

封装：QFN

使用：桌面电扇、wifi/蓝牙音箱，收音机，跑步机，鼠标，MP3/MP4，数码产品，玩具、电子书、数码相框等等。

方向传感器原理：

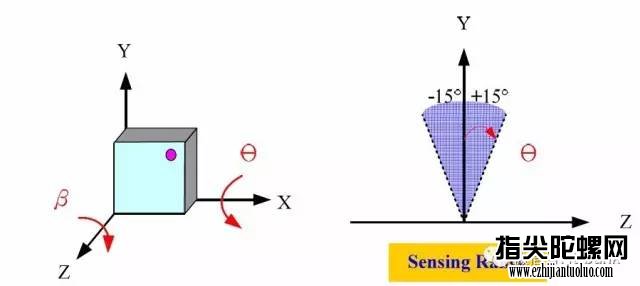

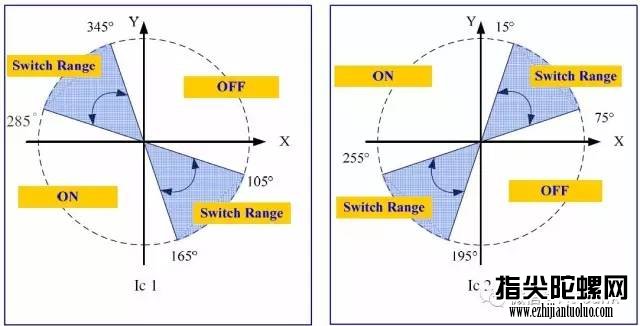

方向传感器能够检查正竖、倒竖、左横、右横四个方向，是加速度传感器（GSensor）的便宜替代品，下面介绍其原理：

EC09401内部有发光二极管一个，光敏接纳三极管两个；别的有一颗圆柱型的遮光物；如图所示：

经过圆柱型遮光物完成遮挡发光二极管和光敏接纳管来检查EC09401当前所处的状况；

当EC09401处于如图1所示的状况时， 发光二极管被遮光物遮挡，两颗光敏接纳三极管接纳不到光线，都处于关断状况；

图1

当EC09401滚动处于如图2所示的状况后， 其间2号光敏三极管被遮挡，发光二极管宣布的光线只要1号光敏三极管能接纳到，也就是说1号光敏三极管导通，2号光敏三极管关断；

图2

当EC09401持续滚动处于如图3状况后， 遮光物没有遮挡，二极管发光，两个光敏三极管都能接纳到，这么都能导通；

图3

当EC09401再持续滚动处于如图状况，这个状况和图2恰好相反，2号光敏三极管导通；1号光敏三极管关断。

图4

计划使用如下：

1.指尖陀螺智能音箱：增加方向传感器，实现平拿和竖拿音箱可随意切换下一曲。

2.桌面小电扇：增加方向传感器，完成翻一翻电扇即可调理风级强弱功用。翻一翻，1级风；再翻一翻，2级风；再翻一翻，3级风。无需任何按键，简略大方。（现在很火的计划）

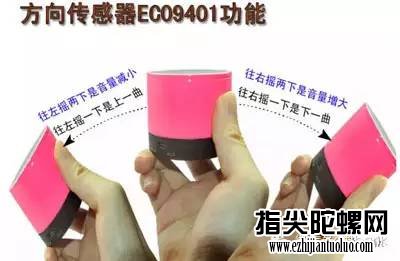

3.WiFi/蓝牙音箱：左右摇可加减声响巨细，还能够换上下曲。

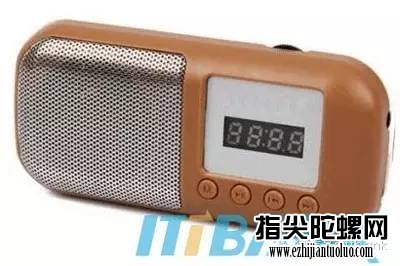

4.收音机：增加方向传感器，能够完成摇晃收音机换台或播映下一首歌。

5.摇晃鼠标：增加方向传感器，完成摇晃鼠标回桌面的快捷操作。

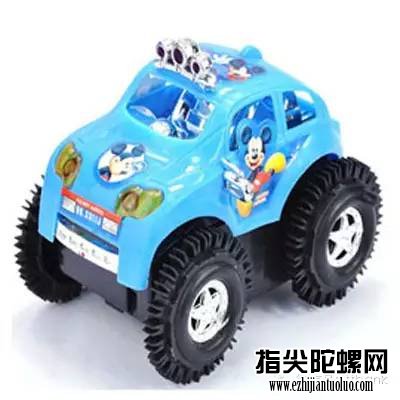

6.玩具小车：增加方向传感器,小车翻转时能够发声提示，或封闭电源和马达，以节省电池电量。

7.跑步计步器:使用EC09401的特性，替代本来的机械式触摸计数，带在手腕上，使用跑动时手腕的摆动，让传感器产生低电平来驱动计数，计数误差很小。

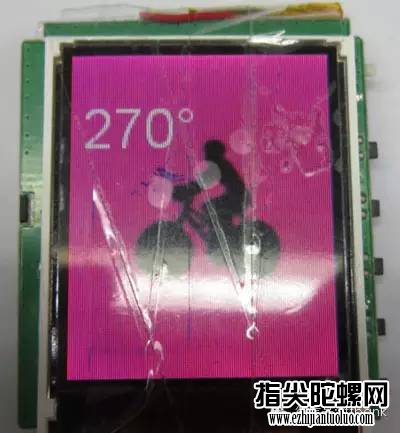

8.电子书/MP3：当翻转屏幕时，能够让画面主动旋转。

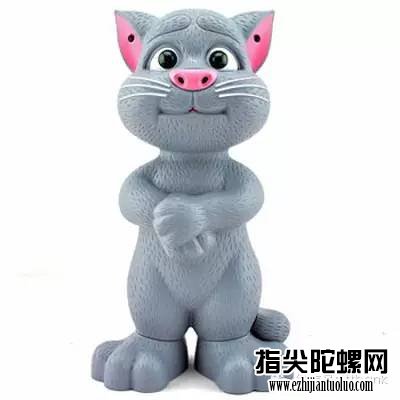

9.会说话的汤姆猫玩具：敲打汤姆猫身上不一样的方位，播映不一样音乐或说不一样的话。
