三个设计师半年做出了款超酷的手枪指尖陀螺

发布时间:  浏览: 次  作者:www.tl6.net

今天给大家带来NAVI团队的GS-17指尖陀螺的评测,GS-17是由三个机械设计师耗时六个月完成的一款极具枪支文化色彩的指尖陀螺。对于这款陀螺个人也是早有耳闻,因为几个月前就听说这款产品,后来有渲染图流出,但由于推出时间比较晚,所以一直没看到真品。近期上手这款产品以后,总体感觉是酷毙了,确实是一款设计够水准、造型很阳刚的产品。



开箱感受

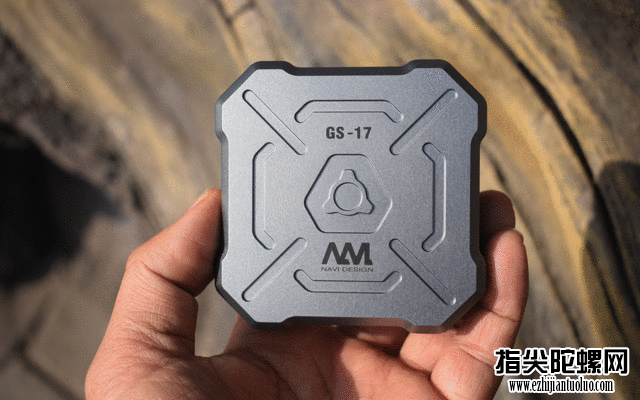

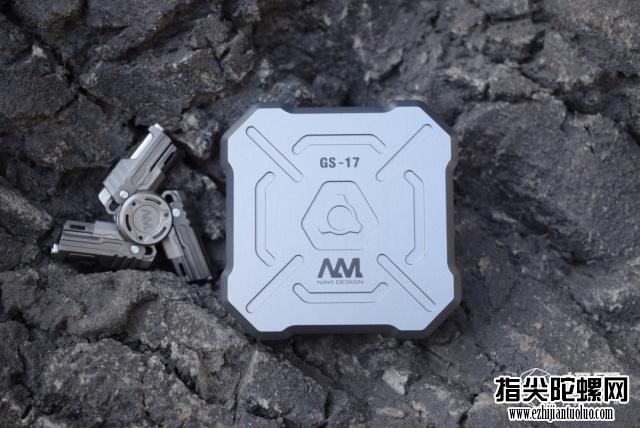

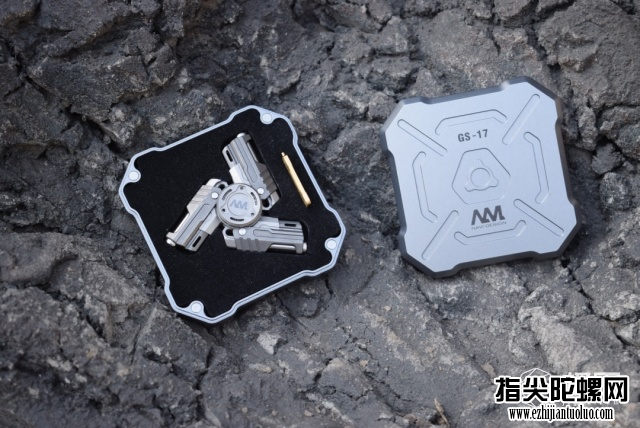

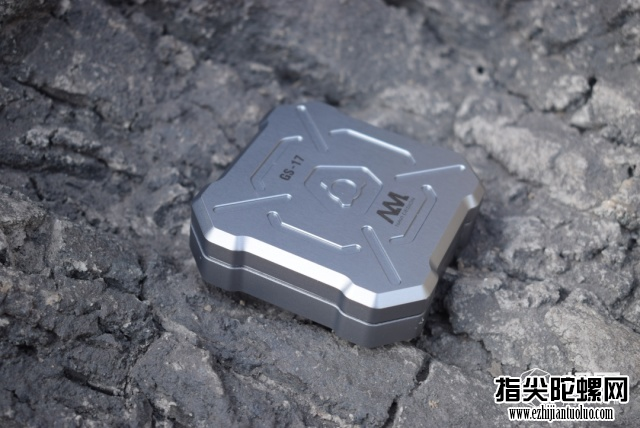

初上手,GS-17给人的感觉是高冷风格,6061铝合金CNC一体雕刻的拉丝枪支灰色天地盖盒子,表面是硬质氧化工艺处理的,异形外观设计,正面是科幻准星图案,边缘的辐射线像狙击游戏中瞄准镜视场参考刻度,中心的三角图案雕刻槽与GS-17指尖陀螺指盖图案相同但凹凸互补,可以用于安放GS-17指尖陀螺。盒子的背面四角粘贴着防滑垫。



盒子的开合也采用了目前比较潮流的磁铁吸和结构,内部的高密度海绵衬垫也切割得非常规整;异形开轴片采用黄铜材质,表面做了激光雕刻LOGO及边角螺丝花纹装饰,这些细节的处理,也表明了这是一款走高端限量路线的EDC产品。

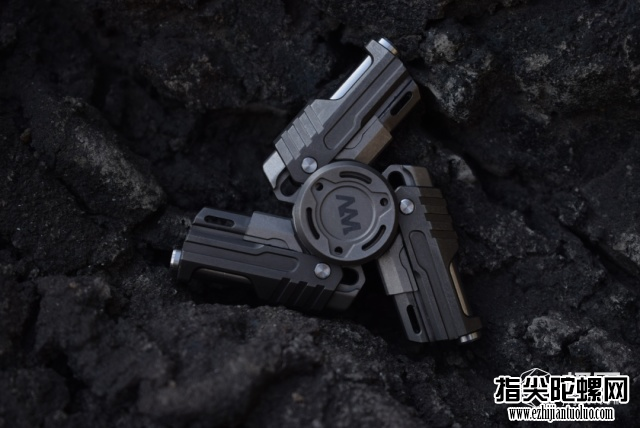

GS-17指尖陀螺主要部件为TC4钛合金,整体颜色为枪灰色,看惯了钛合金烤色的幽蓝骚紫炫彩,猛一看这种灰白色调觉得有点太单调和朴素,但这样的色调却恰恰与其GunSpirit枪魂的设计风格相吻合。



陀螺总重量是50克,比较轻,算是轻量级陀螺,旋转直径6.5厘米。整体造型上看,这款产品可圈可点,比我想象得要好得多,以前第一次看到CKFs类似设计时,我第一个关心的是做那么多零件能动吗?结果完全不能动,就是一个搭积木的感觉,只剩下不用螺丝批的设计特点。

GS-17的设计实际上也是很早就开始的,只是最近才有了成品面市,有人说它模仿了CKFs,在我看来,这种不叫模仿,应该叫超越才对;具体我会在后文评测中谈到,因为这款产品的多配件组合把产品做活了,它是一个联动设计。



做工细节

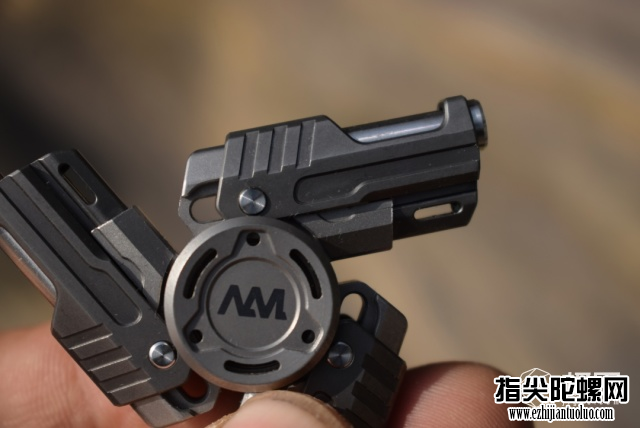

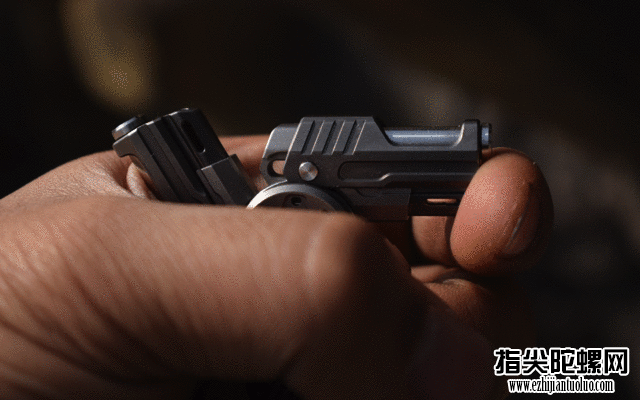

从做工和细节来看,GS-17更像是在向国产92式手枪致敬,这点从套筒的设计可以看出来,套筒下端有三面透光的1.5*6MM氚管槽设计。

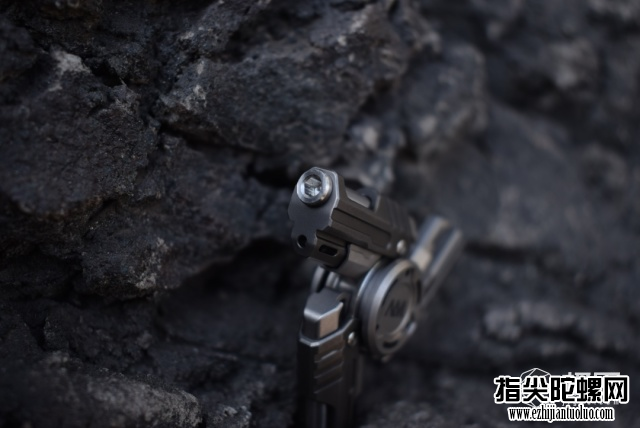

枪管的颜色为金属白,与枪灰色的套筒搭配显得产品更有立体感,枪管前端有深度约5cm的内六角孔装饰,这个孔既是装饰孔也是内六角扳手孔;由于孔的装饰性很强,所以不了解产品的会以为这个是无螺丝设计。

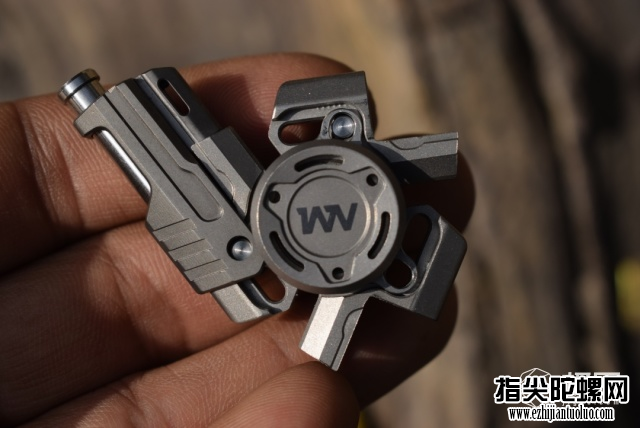

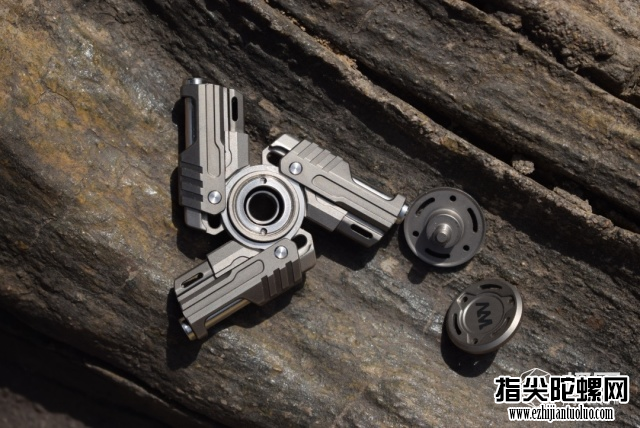

指盖为弧度镂空设计,并做了科幻准星凹槽雕刻,两面图案完全相同,但实际上指盖是非对称的,安装的时候有正反之分。



 轴承固定使用的四丝扣压圈方式,轴承使用的是686混合陶瓷轴承,实际上是比常用的688轴承要小,但轴承槽边缘突起比较高,从设计上看这是为了安放联动三角架做了让步,所以指盖位比普通陀螺要高一点。

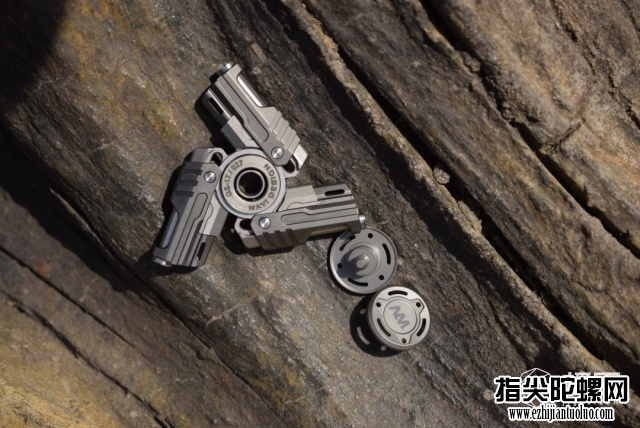

轴承槽背面有机器雕刻的NAVIDesignLOGO及产品编号,我的这个是027号产品。

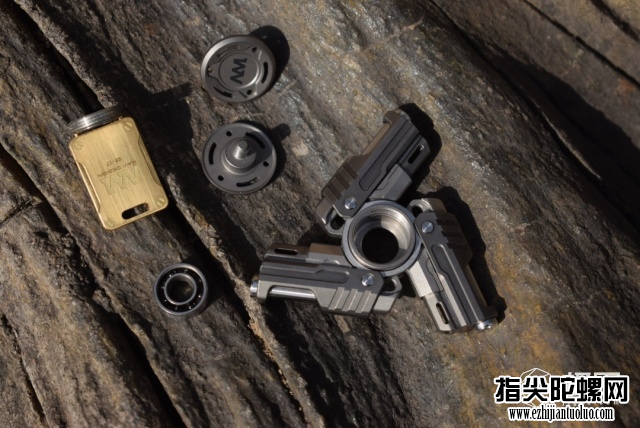

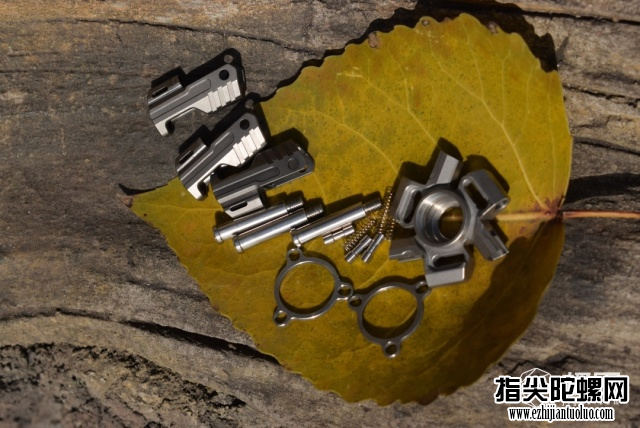

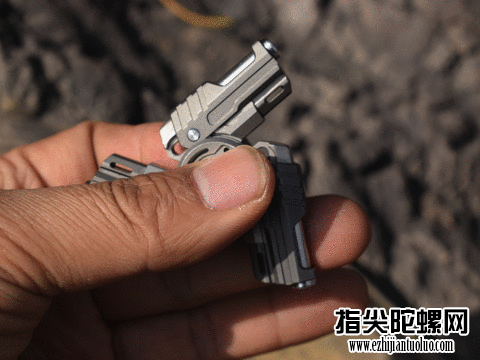

对于套筒、销钉、联动三角架、以及内部弹簧等的拆卸,需要先用送的内六角扳手将三个枪管拆下来;实际GS-17由大大小小零件19个组成(不包括拆卸工具)。每个配重叶上的枪造型都是由枪管、套筒、弹簧、销钉组成。

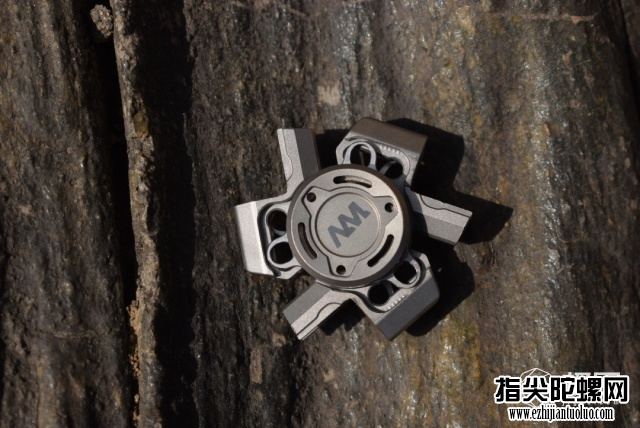

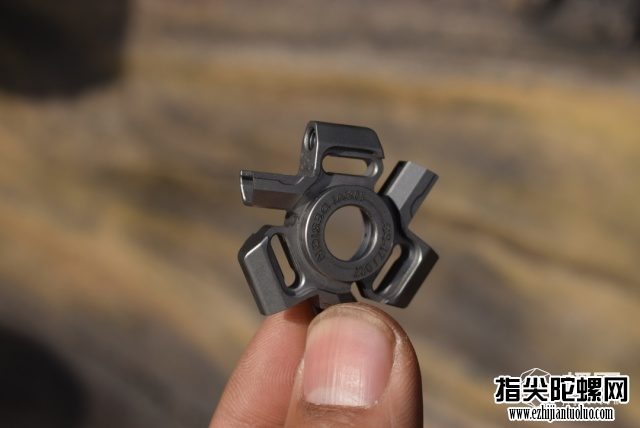

主体中间的框架是一体CNC加工的的,这个上面开孔密集,对于细微的加工误差都会影响整体的对称性甚至组装后旋转的稳定性,所以对CNC加工精度要求比较高;同时从多面切割和打孔来看,应该用到了5轴CNC加工。

对于这个主体加工,有一个细节最能体现设计者的用心,那就是销钉的安插方式;销钉两头粗中间细,不是为了美观,而是为了固定。这种固定实际上是把销钉从主体滑槽宽的一头放进去然后用枪管来进行限位,使其联动时永远在窄的滑槽区域内运动,这时销钉就被卡在了窄的滑槽里,这一设计非常巧妙。

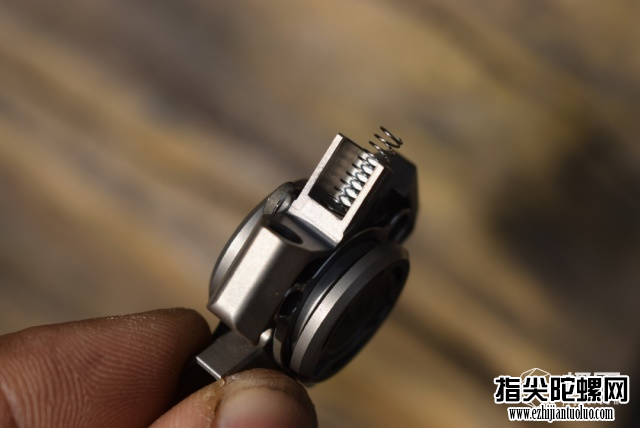

GS-17本身是带两套弹簧的,一硬、一软,这也为精细调节机械回趟联动手感提供了选择的余地。

组装也比较容易,熟练了三两分钟就搞定了。



旋转手感

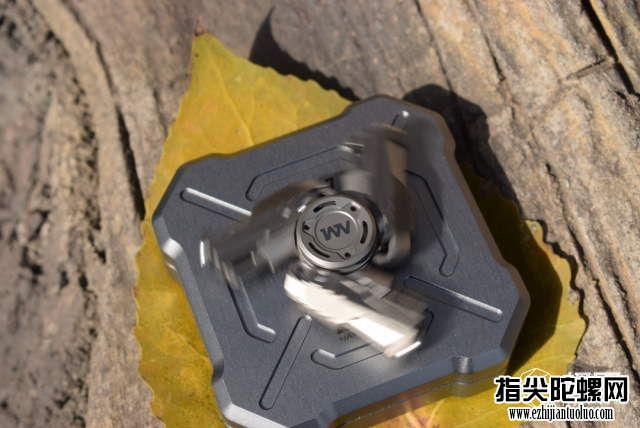

当然作为指尖陀螺旋转表现也是大家最关心的指标之一。首先是旋转时长的问题,这个陀螺重量只有50g,属于轻量级陀螺,使用的又是非主流的686轴承,所以旋转时间并不长,水平旋转实测为3分钟左右,旋转时噪声比较大;这个时间对于玩惯了6分钟旋转时长的我来讲,有点短了。



从稳定性上来讲,稳定性还是很好地,我玩过不少组装陀螺,这么多零件组装到一起,这个的稳定性属于一流的,感觉不到明显抖动。



从单手拨转看,这个陀螺的发力点不是很给力,单手要到最大速度需要刻意找发力位置,做不到随拨随有。



从光影效果来看,由于色彩比较单调,旋转的效果也没有静态的好看。至于花样玩法的话,我也试过,跳指抛接都没问题,但这么贵重的东西,估计没有几个人舍得玩花样。



产品小结

 总之,GS-17指尖陀螺的风格科幻而高冷,其优点主要有:

1、设计风格独特,估计喜欢军事战术风格的人会喜欢;

2、细节做工到位,三面透光氚管槽设计、无螺丝固定方式、回趟联动设计等都是亮点。

3、旋转稳定性很好,我上手这款之前最担心的就是稳定性的问题,因为装配件越多越容易出现稳定性的问题,实际上手觉得很稳定,旋转感觉不到明显抖动;

4、盒子做的不错,从正面的科幻准星雕刻、陀螺底座的用法、内部海绵的切割能感觉到NAVI团队在学习借鉴其他高端陀螺,但又都是取其精华用之,有超越突破之处。

其缺点主要有:

1、黄铜异性开轴片颜色与GS-17的色调有点不搭;

2、轴承槽的设计太深了,配的686轴承噪声有点大;

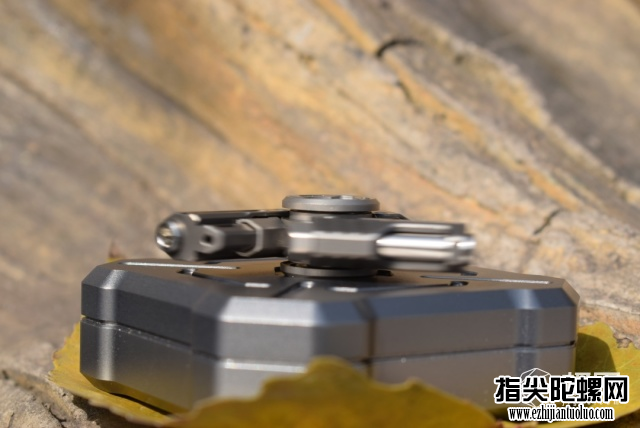

3、指盖和盒子的配合有点松,陀螺仅仅是能放在盒子的三角准星槽中,起不到实质性的固定作用。

总体来说,GS-17指尖陀螺设计水准上不输CKF等国外大厂,产品的完成度也很高,确实是一个高大上的指尖玩具。





本文作者极果体验师:习惯老哥
